Détails de la Quille et de l'ensemble Hélice/Tuyère/Gouvernail
|
|
|

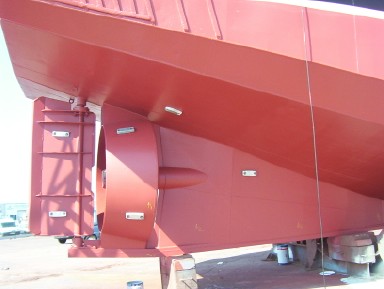

Vue générale de l'ensemble
Quille/Tuyère/Hélice/Gouvernail.
|

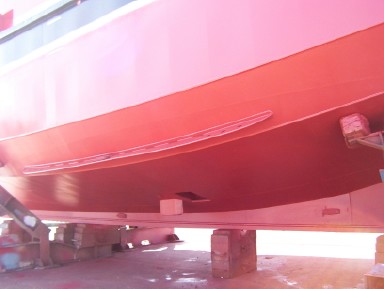

La quille de roulis babord.
|
|
|
|

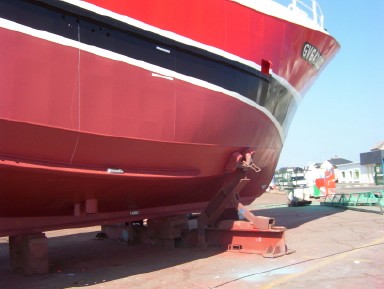

Quille de roulis tribord avec sa protection
cathodique en zinc.
|

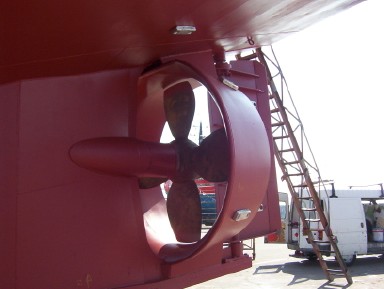

L'entrée de la tuyère.
|
 |
 |
|

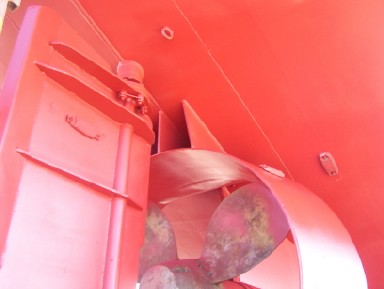

Les pales épousent l'intérieur
de la tuyère.
|
Le gouvernail a été rallongé
sur l'avant.
|
 |
 |
|

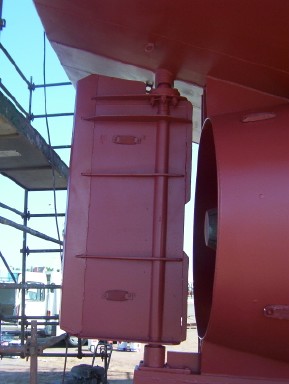

L'accouplement du gouvernail sur sa mèche.
Notez le petit anneau qui sert aux mécaniciens à accrocher
un palan pour sortir le gouvernail ou les pales de l'hélice.
|

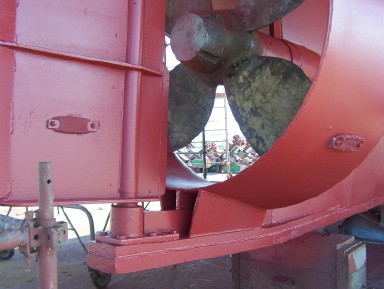

Gros plan sur le bénitier qui
reçoit la mèche de gouvernail sur le talon de quille. Notez
la corrosion sur le zinc de protection sur la tuyère: il est bien
placé, car si il est peu corrodé, c'est la coque en acier
qui se corrode !
|
